Komory drenażowe / tunele rozsączające
Przemyślane zagospodarowanie wody deszczowej to rozwiązanie ekologiczne, a także opłacalne ekonomicznie, ponieważ pozwala wygenerować znaczne oszczędności w budżecie miasta, gminy czy przedsiębiorstwa – zwłaszcza w dłuższej perspektywie czasu.
W naszej ofercie znajdują się komory drenażowe, których najwyższa jakość i wytrzymałość potwierdzona została stosownymi aprobatami technicznymi. Spełniają obowiązujące standardy techniczne oraz restrykcyjne normy bezpieczeństwa. Komory drenażowe z powodzeniem znajdują zastosowanie jako elementy systemu retencji i rozsączania, odbiorniki dla systemów odwodnień liniowych, przepusty pod drogami lub chodnikami oraz kolektory powietrza wymienników gruntowych. Komory zapewniają możliwość pełnej inspekcji i czyszczenia dzięki całkowicie pustej przestrzeni wewnątrz tunelu.
Komory drenażowe (tunele rozsączające) dostępne w naszej ofercie doskonale sprawdzą się na terenach o trudnych warunkach gruntowo-wodnych, pozwalając na efektywne odprowadzenie do gruntu wód deszczowych, a także ścieków oczyszczonych.
Gwarantuje to duża powierzchnia rozsączania, która niezbędna jest zwłaszcza na gruntach słabo przepuszczalnych, np. gliniasto-piaszczystych.
Wiele typów wielkości komór umożliwia skutecznie wykorzystanie powierzchnię działki i tworzenie instalacji o dużej pojemności.
Komory drenażowe powstały z wysokiej klasy wytrzymałych materiałów, zdolnych wytrzymać najwyższe obciążenia, potwierdzone w uzyskanej aprobacie technicznej prestiżowego instytutu badawczego IBDiM.
Komory drenażowe można zastosować przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60, a także powyżej, w warunkach nacisku 14,5 t/oś. Instalacja może być montowana na obszarze, gdzie zwierciadło wód gruntowych położone jest wysoko – 1,40 m ppt w terenach obciążonych oraz 1,0 m ppt w terenach zielonych (SC-310).
System komór – tuneli SC-MC może mieć różne zastosowania: rozsączanie – retencja – magazynowanie. Instalacja może magazynować oraz infiltrować wodę deszczową z obiektów przemysłowych i handlowych, kolejowych, lotniskowych, zurbanizowanych centrów miast, dachów domów jednorodzinnych, a także dróg gminnych, powiatowych, wojewódzkich i autostrad.
Zagospodarowanie wody deszczowej za pomocą komór drenażowych (tuneli rozsączających) stanowi niezbędny element ekonomicznie opłacalnych systemów wzbogacania wód gruntowych. W wielu miastach zostały wprowadzone opłaty za odprowadzanie deszczówki, dlatego systemy rozsączania na własnym terenie są korzystnym rozwiązaniem. Komory drenażowe skutecznie chronią oraz uzupełniają zasoby wód podziemnych, a także ograniczają ryzyko powodzi i zalewania dróg, parkingów, domów, garaży.

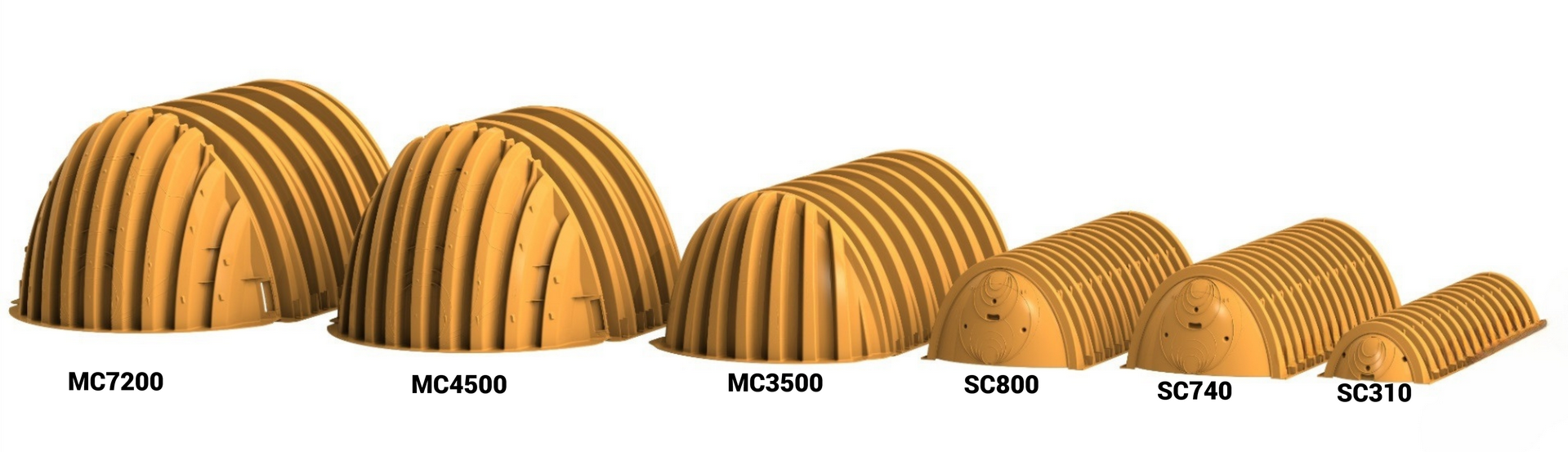

Oferujemy następujące typy komór drenażowych:
- komora drenażowa SC-310
- komora drenażowa SC-740 / SC-800
- komora drenażowa MC-3500
- komora drenażowa MC-4500
- komora drenażowa MC-7200

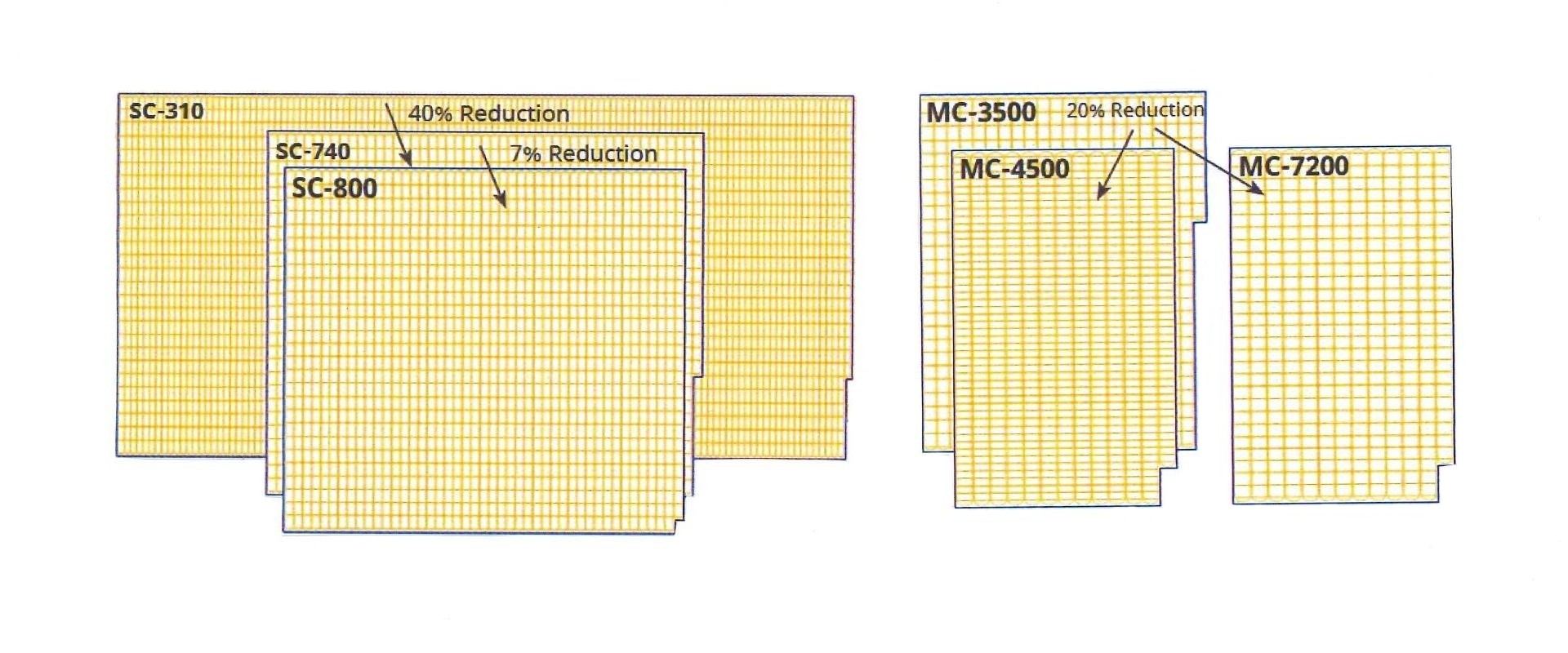

Redukcja powierzchni systemu rozsączającego SC-MC w zależności od typu komór-tuneli
Komory drenażowe posiadają aprobaty techniczne na świecie, m.in.
- DIBt – Certyfikat Niemieckiego Instytutu Budownictwa oraz
- Krajową Ocenę Techniczną w Polsce – Instytut Badawczy Dróg i Mostów IBDiM-KOT-2017/0049 wydanie 3 (2024)
Komory mogą być wykorzystywane jako:
- systemy rozsączania,
- systemy retencji,
- przepusty pod drogami, chodnikami,
- kolektory powietrza wymienników gruntowych,
- rozszerzona bioretencja – ogrody deszczowe z komorami rozsączającymi
- odbiorniki dla systemów odwodnień liniowych itp.

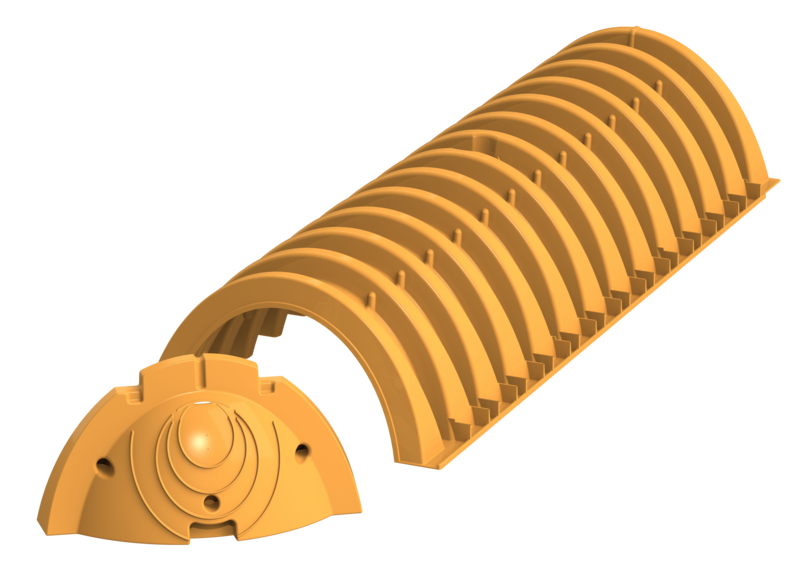

komora drenażowa SC-310
Komora drenażowa (tunel rozsączający) SC-310 jest idealnym rozwiązaniem do zagospodarowania wód deszczowych i ścieków oczyszczonych, szczególnie w terenach, gdzie występują trudne warunki gruntowo-wodne.
Systemy z tuneli rozsączających SC-310 zapewniają dużą powierzchnię rozsączania niezbędną w terenach słabo przepuszczalnych (gliniastych).
Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145KN/oś).
Z uwagi na niewielką wysokość komory (tunelu rozsączającego) – 41 cm – może być ona montowana, gdy zwierciadło wód gruntowych jest położone wysoko, na poziomie 1,0 m ppt w terenach zielonych oraz 1,40 m ppt w terenach obciążonych. Minimalne przykrycie 0,40 m.
- Wymiary:
wysokość – 0,41 m
szerokość – 0,86 m
długość – 2,30 m (montażowa – 2,17 m) - Pojemność: 0,90-1,20 m3
- Ciężar: 17 kg
- Materiał: polipropylen /PE
- Minimalne przykrycie do warstwy nawierzchni 0,40 m
- Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)

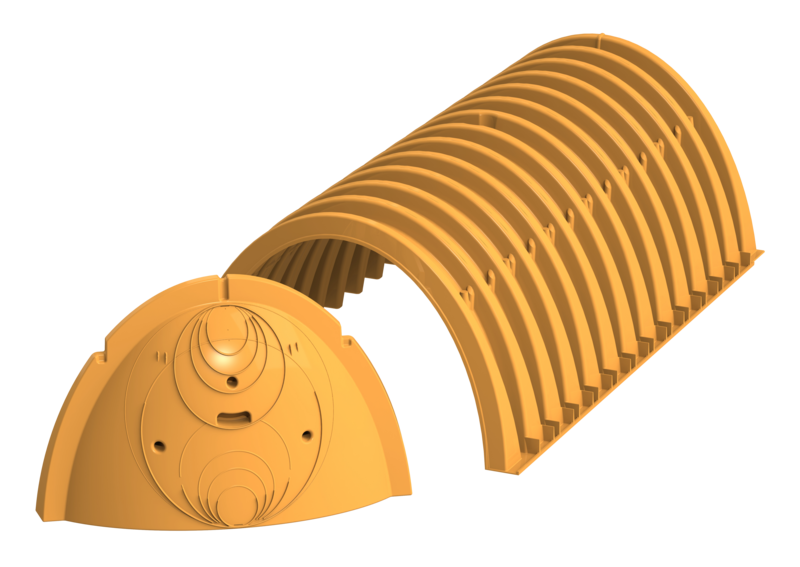

komora drenażowa SC-740 / SC-800
Komora drenażowa (tunel rozsączający) SC-740 / SC-800 to uniwersalne rozwiązanie zapewniające dobre warunki rozsączania i pozwalające zmieścić się z systemem na małej działce.
Jeden tunel rozsączający (komora drenażowa) SC-740 (zastępowana od 2025 r. przez SC-800) zajmuje w systemie ok. 2,8 m2 powierzchni, gromadząc jednocześnie 2,6 m3 wody deszczowej lub 2,7 m3 w przypadku SC-800.
Komora SC-800 jest zmodyfikowaną wersją SC-740, o zwiększonej pojemności i wzmocnionej konstrukcji, umożliwiającej mniejsze minimalne przykrycie 0,375 m.
Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145KN/oś).
- Wymiary SC-740:
wysokość – 0,76 m
szerokość – 1,30 m
długość – 2,30 m (montażowa – 2,17 m) - Pojemność: 2,12-2,60 m3
- Ciężar: 34 kg
- Materiał: polipropylen
- Minimalne przykrycie do warstwy nawierzchni 0,45 m
- Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)
- Wymiary SC-800:
wysokość – 0,838 m
szerokość – 1,295 m
długość – 2,30 m (montażowa – 2,17 m) - Pojemność: 2,29-2,70 m3
- Ciężar: 37 kg
- Materiał: polipropylen
- Minimalne przykrycie do warstwy nawierzchni 0,375 m
- Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)
komora drenażowa MC-3500
Komora drenażowa (tunel rozsączający) MC-3500 jest odpowiedzią na potrzebę montażu systemów o dużej pojemności na małej powierzchni.
Tunel rozsączający MC-3500 może zgromadzić z pokrywami 8,22 m3 wody deszczowej, zajmując jednocześnie ok. 6,5 m2 powierzchni.
Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145KN/oś).
- Wymiary:
wysokość – 1,14 m
szerokość – 1,96 m
długość – 2,30 m (montażowa – 2,18 m) - Pojemność: 4,96-5,40 m3
- Pojemność pokrywy: 1,29-1,41 m3
- Ciężar: 61 kg
- Materiał: polipropylen
- Minimalne przykrycie do warstwy nawierzchni 0,60 m
- Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)

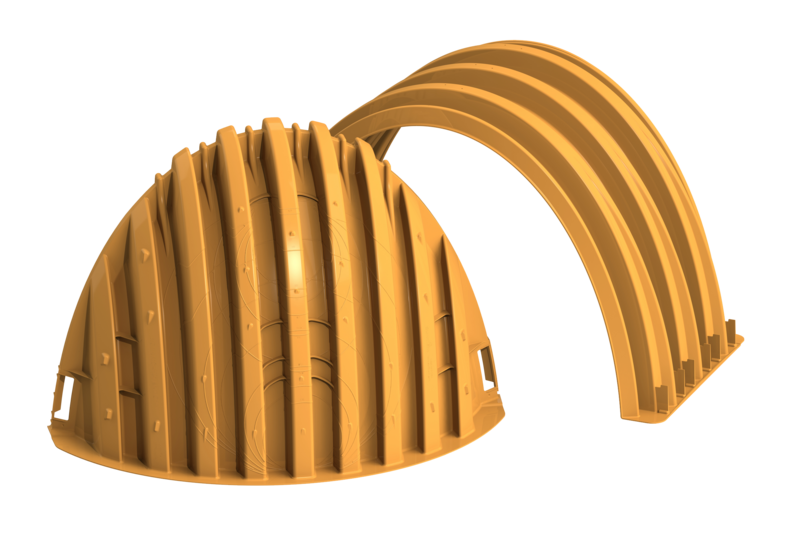

komora drenażowa MC-4500
Komora drenażowa (tunel rozsączający) MC-4500 to kolejny produkt, który dołączył do rodziny tuneli rozsączających (komór drenażowych).
Jest to odpowiedź na potrzebę montażu systemów o dużej pojemności na małej powierzchni.
Tunel rozsączający MC-4500 może zgromadzić z pokrywami 12 m3 wody deszczowej, zajmując jednocześnie tylko 7,5 m2 powierzchni.
Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145KN/oś).
- Wymiary:
wysokość – 1,52 m
szerokość – 2,54 m
długość – 1,32 m (montażowa – 1,23 m) - Pojemność: 4,60-4,91 m3
- Pojemność pokrywy: 3,26-3,54 m3
- Ciężar: 57 kg
- Materiał: polipropylen
- Minimalne przykrycie do warstwy nawierzchni 0,60 m
- Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)
komora drenażowa MC-7200
Pojemność MAX 1 szt – 15,18 m3
Komora drenażowa (tunel rozsączający) MC-7200 to nowy produkt, który dołączył do rodziny tuneli rozsączających (komór drenażowych).
Jest to odpowiedź na potrzebę montażu systemów o bardzo dużej pojemności na małej powierzchni.
Tunel rozsączający MC-7200 może zgromadzić z pokrywami 15,18 m3 wody deszczowej, zajmując jednocześnie tylko 10 m2 powierzchni.
Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145 KN/oś).
- Wymiary:
wysokość – 1,52 m
szerokość – 2,54 m
długość – 2,12 m (montażowa – 2,01 m) - Pojemność: 7,60-8,10 m3
- Pojemność pokrywy: 3,26-3,54 m3
- Ciężar: 93 kg
- Materiał: polipropylen
- Minimalne przykrycie do warstwy nawierzchni 0,60 m
- Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)
